[ICCV 2021] SNARF: Differentiable Forward Skinning for Animating Non-Rigid Neural Implicit Shapes

간략하게 정리하느라 intro 와 method 를 제외한 부분은 SKIP 했습니다.



- Introduction



Polygon: 다각형



Polygon Mesh: 곡면이 있는 형태의 음함수 (implicit function)들은 GPU 로 표현하기가 어려워서 곡면을 여러 개의 다각형으로 나누어 표현함, 삼각형이나 사각형

---

Linear Blend Skinning: Skeleton 에 skinning 을 하여 mesh 를 생성하는 방법으로 관절과 같은 부분에서 부자연스러운 현상 발생



관절이 있는 3D 물체들의 shape(형태) 와 deformation(변형) 을 modeling 하기 위해선 일반적으로 Linear Blend Skinning (LBS)를 사용하였으나, resolution-to-memory ratio 와 fixed topology 로 인해 limited



→ 이를 해결하기 위해 discrete mesh 대신 smooth and continuous 한 neural implicit surface representation 이 등장



→ 하지만 이 경우엔 discrete points 들을 수정하는게 아닌 continuous function 을 수정하는 것이기 때문에 pose change 의 측면에선 challenging





► SNARF (Skinned Neural Articulated Representations with Forward skinning)

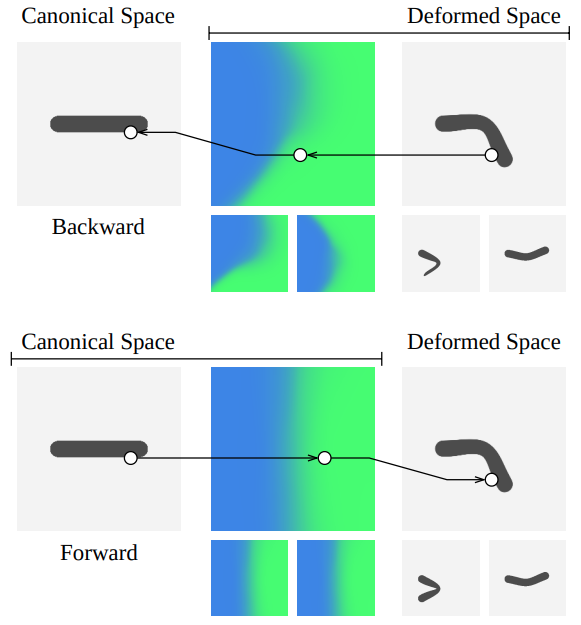

기존 방법들은 backward deformation field 를 학습하여 deformed pose 를 canonical pose 로 변환



근데 이와 같은 방법은 deformed pose 에 depend 하는 경향이 존재



따라서 SNARF 에선 forward skinning weight field 를 학습하여 추후에 어떤 pose 든 상관 없이 가능하게 함







---

- Method





Representation



SMPL 과 비슷하게 두 가지로 나눌 수 있음



LBS 를 이용한 Pose-independent skinning weights

Pose-dependent non-linear deformations



- Shape



Canonical Occupancy Network: $f_{\sigma_f}: \mathbb{R}^3 \times \mathbb{R}^{n_p} \rightarrow[0,1]$

Input 3D point: $\mathbf{x}$

Object pose: $\mathbf{p}$



$\mathcal{S}=\left\{\mathbf{x} \mid f_{\sigma_f}(\mathbf{x}, \mathbf{p})=0.5\right\}$





- Neural Blend Skinning



Non-rigid deformation induced by skeleton changes using LBS



$\mathbf{w}_{\sigma_w}: \mathbb{R}^3 \rightarrow \mathbb{R}^{n_b}$



Number of bones: $n_b$



LBS 에서 하던 방식을 따라 각 point $\mathbf{x}$ 의 weights $\mathbf{w}=\left\{w_1, \ldots, w_{n_b}\right\}$ 가 $w_i \geq 0$ 와 $\sum_i w_i=1$ 를 만족하도록 enforce



3D point $\mathbf{x}$ 의 LBS weight $\mathbf{w}$ 와 pose $\mathbf{p}$ 에 해당하는 bone transformations $\boldsymbol{B}=\left\{\boldsymbol{B}_1, \ldots, \boldsymbol{B}_{n_b}\right\}$ 가 주어졌을 때의 deform point $\mathbf{x} ^{\prime}$ 는 다음과 같이 나타남



$\mathbf{x}^{\prime}=\mathbf{d}_{\sigma_w}(\mathbf{x}, \boldsymbol{B})=\sum_{i=1}^{n_{\mathrm{b}}} w_{\sigma_w, i}(\mathbf{x}) \cdot \boldsymbol{B}_i \cdot \mathbf{x}$

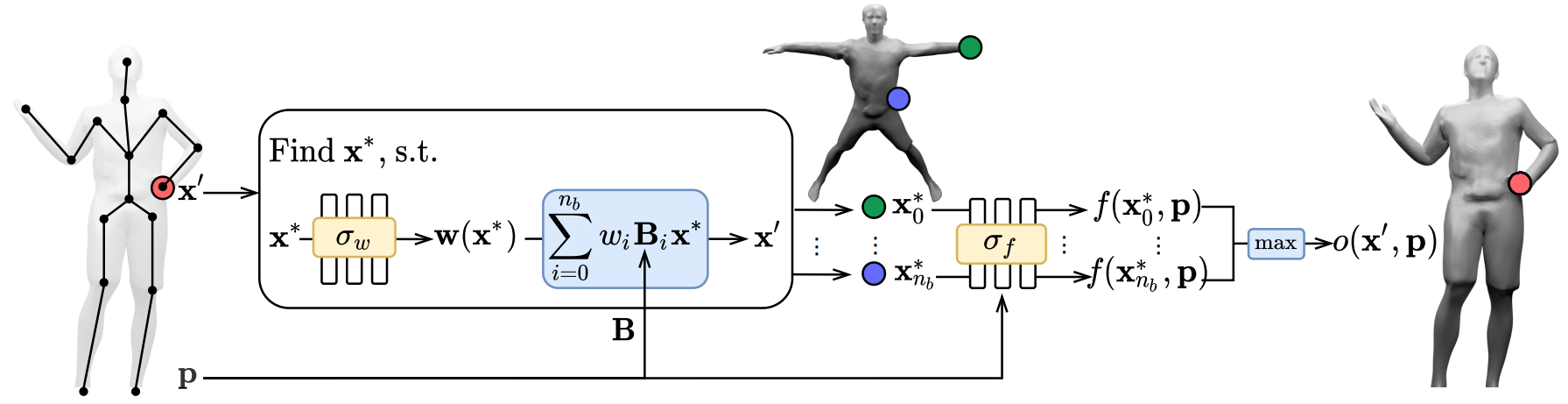

Differentiable Forward Skinning



$f_{\sigma_f}\left(\mathbf{x}^*, \mathbf{p}\right)=o\left(\mathbf{x}^{\prime}, \mathbf{p}\right)$



어떤 query point $\mathbf{x}^{\prime}$ 에 대해서도 canonical correspondence $\mathbf{x}^*$ 를 찾을 수 있어야함



근데 non-trivial

1. Relationship is defined implicitly
2. Multiple canonical points might correspond to the same deformed point as space can overlap after warping

이것을 해결하기 위해 모든 potential canonical corresponding respondences $\left\{\mathbf{x}_i^*\right\}$ 를 찾고, implicit shape composition 을 수행해야함



- Correspondence Search



$\mathbf{d}_{\sigma_w}(\mathbf{x}, \boldsymbol{B})-\mathbf{x}^{\prime}=\mathbf{0}$ 을 풀기 위해



수치해석에서 등장하는 Newton's method

$\mathbf{x}^{k+1}=\mathbf{x}^k-\left(\mathbf{J}^k\right)^{-1} \cdot\left(\mathbf{d}_{\sigma_w}\left(\mathbf{x}^k, \boldsymbol{B}\right)-\mathbf{x}^{\prime}\right)$



$\mathbf{J}$ is the Jacobian matrix of $\mathbf{d}_{\sigma_w}\left(\mathbf{x}^k, \boldsymbol{B}\right)-\mathbf{x}^{\prime}$





- Handling Multiple Correspondences



Correspondence Search 과정에서 여러 개의 해가 등장하기 때문에 이를 해결해야함



모든 해의 집합

$\mathcal{X}^*=\left\{\mathbf{x}_i^* \mid\left\|\mathbf{d}_{\sigma_w}\left(\mathbf{x}_i^*, \boldsymbol{B}\right)-\mathbf{x}^{\prime}\right\|_2<\epsilon\right\}$



중에서 max 값을 가지는 occupancy prediction 이용

$o\left(\mathbf{x}^{\prime}, \mathbf{p}\right)=\max _{\mathbf{x}^* \in \mathcal{X}^*}\left\{f_{\sigma_f}\left(\mathbf{x}^*, \mathbf{p}\right)\right\}$





Training Losses



$\mathcal{L}_{B C E}\left(o\left(\mathbf{x}^{\prime}, \mathbf{p}\right), o_{g t}\left(\mathbf{x}^{\prime}\right)\right)$





Gradients



SKIP

---

- Experiment



SKIP

---

- Discussion



첫 번째 point 는 미분 가능한 implicit function 을 사용한다는 점으로

---

- Reference



[1] Chen, Xu, et al. "Snarf: Differentiable forward skinning for animating non-rigid neural implicit shapes." ICCV 2021 [Paper link]
